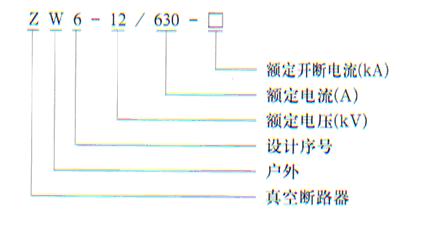

ZW6-12/630-16（20）型戶外高壓真空斷路器適用于12KV及以下，交流50HZ的三相電力系統。 主要用于農網和城網作分、、合負荷電流過載電流及短路電流之用，也可用于其它類似場所，還可作為城市市區12KV級電網的分段開關。
a.周圍空氣溫度：上限+40℃下限-40℃；
b.海拔：<200m；
c.相對濕度：日平均不大于95%，月平均不大于90%；
d.風壓：不超過700Pa（相當于風速34m/s）；
e.空氣污穢程度按GB5582規定為IV級；
f.地震烈度不超過8度
1 斷路器的裝配調整參數見表1
|
序號 |
項目 |
單位 |
參數 |
|
|
1 |
觸頭開距 |
mm |
9±1 |
|
|
2 |
觸頭超程 |
9±1 |
||
|
3 |
平均合閘速度 |
m/s |
0.6±0.2 |
|
|
4 |
平均分閘速度 |
1.0±0.2 |
||
|
5 |
觸頭合閘彈跳時間 |
ms |
≤2 |
|
|
6 |
三相分閘同期性 |
ms |
≤2 |
|
|
7 |
合閘時間 |
s |
≤0.1 |
|
|
8 |
分閘時間 |
高操作電壓 |
≤0.06 |
|
|
低操作電壓 |
≤0.1 |
|||
|
9 |
每相回路直流電阻 |
μΩ |
≤200 |
|
|
10 |
相間中間距（滅弧室端） |
mm |
193 |
|
2.斷路器的額定技術參數見表2
|
序號 |
名稱 |
單位 |
參數 |
||
|
1 |
額定電壓 |
KV |
12 |
||
|
2 |
額定絕緣水平 |
1min工頻耐壓 |
干式 |
KV |
42 |
|
|
濕式（對地） |
34 |
|||
|
雷電沖擊耐壓（峰值） |
75 |
||||
|
3 |
額定電流 |
A |
630 |
||
|
4 |
額定頻率 |
HZ |
50 |
||
|
5 |
額定短路開斷電流 |
KA |
12.5 16 20 |
||
|
6 |
額定短路關合電流（峰值） |
31.5 40 50 |
|||
|
7 |
額定峰值耐受電流 |
31.5 40 50 |
|||
|
8 |
額定短時耐受電流 |
12.5 16 20 |
|||
|
9 |
操作順序 |
|
分-0.3s-合分-180s-合分 |
||
|
10 |
額定短路電流開斷次數 |
次 |
30 |
||
|
11 |
機械壽命 |
V |
10000 |
||
|
12 |
額定操作電壓配CT彈簧操作機構 |
DC24 48V AC DC110V 220V |
|||
|
13 |
觸頭允許磨損厚度 |
mm |
3 |
||
|
14 |
過電流脫扣器額定電流 |
A |
5 |
||
|
15 |
重量 |
kg |
130(標準) |
||
