高壓穿墻套管：CM,CMW,CME,CMD母線式穿墻套管

一、概述——CM,CMW,CME,CMD母線式穿墻套管

    高壓穿墻套管（以下簡稱套管）適用于額定電壓（10～35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。

使用環境條件
1)戶內套管
 環境溫度不高于＋40℃，不低于-40℃
 海拔不超過l000m
 相對濕度月平均值不大于90％
 周?chē)�空氣�?yīng)不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污穢
 無經常性的劇烈振動

2)戶外套管
 環境溫度不高于＋40℃，不低于-40℃；
 海拔不超過l000m；
 風速不大于34m/s
 產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；
 無經常性的劇烈振動
　

二、產品特點

    套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。



三、用途及分類

    穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。
    穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
    當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
    戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
    穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。



四、型號說明

五、安裝使用說明

    1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周?chē)�環境溫度為-40℃~+40℃，海拔不超過1000m之電站及變電所配電裝置。
    2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。
    3.穿墻瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時采取臨時均壓措施。
    4.安裝母線穿墻瓷套管的墻孔應按其法蘭加強筋最大尺寸開孔。

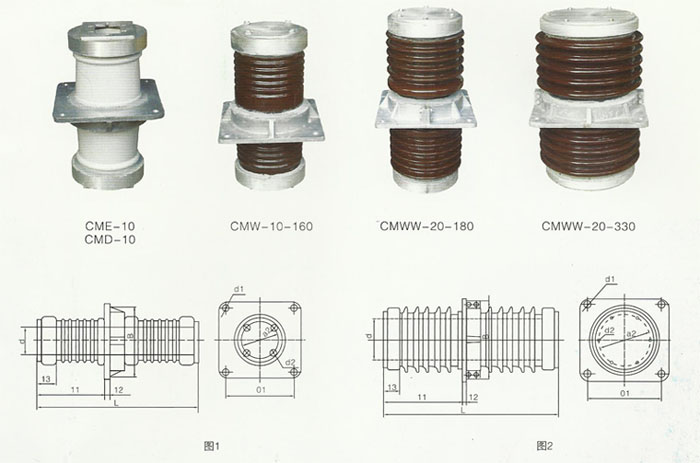

六、外形及安裝尺寸

型號	圖號	額定電壓KV	戶外端公稱爬電距離mm	工頻電壓不小于				BIL kv peak 不小于	彎曲破壞負荷kN不小于
				干耐受	濕耐受	擊穿	可見電量
CM-10-90	1	10	-	47	-	75	-	80	7.5
CM-10-160	1	10	-	47	-	75	-	80	8
CMWW-20-180-1	2	20	450	75	50	120	14.8	125	16
CMWW-20-270-1	2	20	450	75	50	120	14.8	125	16
CMWW-20-330-1	2	20	450	75	50	120	14.8	125	30



L	L1	L2	L3	B	d	d1	d2	a1	a2
480	200	16	55	220	90	4-直徑18	4-M10	200	115
520	210	18	65	280	160	4-直徑18	4-M10	260	185
720	320	18	65	335	180	4-直徑18	4-M8	300	215
720	320	20	65	425	270	4-直徑18	4-M8	360	300
720	320	20	65	490	330	4-直徑22	4-M8	410	360
