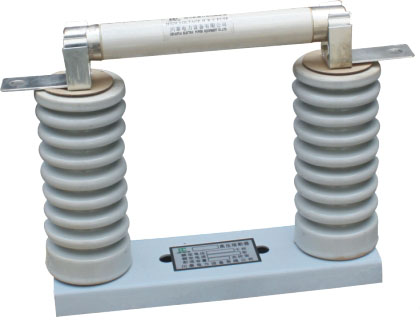

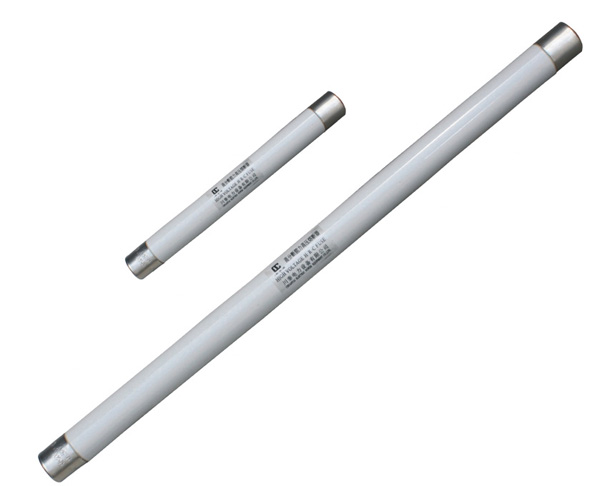

高壓互感器保護用高壓限流熔斷器XRNP

一、概述

本產品適用于戶內交流50Hz，額定電壓3.6-40.5KV系統作為電壓互感器的過載及短路保護之用。（通過了高壓電器質量監督檢測中心型式試驗，產品符合GB15166.2和IEC282-1）。

二、特點

1、分?jǐn)嗄芰Ω�，開斷電流可達63KV。
2、功耗小、升溫低。
3、動作特別快，安一秒特性要比目前生產的同類產品動作快，例如額定電流100A的熔斷體，通以1000A預期電流，弧前時間不超0.1S。
4、安-秒特性誤差小于±10%。
5、配有彈簧式撞擊器，該撞擊器具有接觸面大，壓強小等有點。因此，在推動開關聯動鎖動作時，不會產生將開關與撞針接觸面打碎或擊穿的情況發生。
6、規格標準化。
7、有較大的限流作用。
8、產品性能符合GB15166.2標準及IEC60282-1標準。
9、能可靠開斷最小開斷電流至額定開斷電流之間的任何故障電流。另外，還可根據用戶需求，生產各類非標準產品。

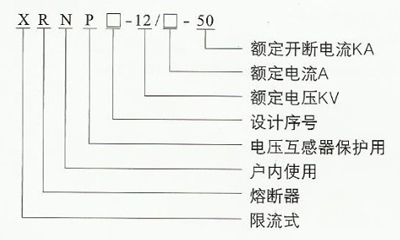

三、產品型號說明

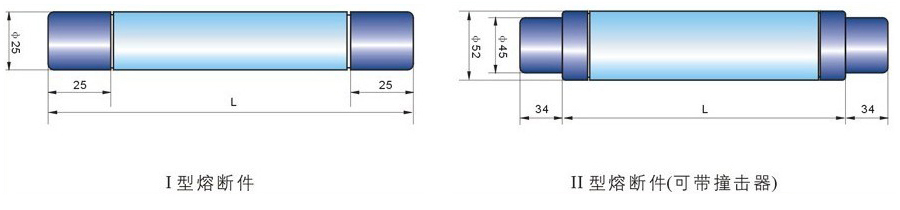

四、技術參數及尺寸圖

3.6/40.5Kv（I）型熔斷件（d=φ25mm）
型號	額定電壓KV	額定電流A	長度L（mm）	額定開斷電流KA
XRNP1	3.6 7.2 12	0.2	195	50
		0.3
		0.5
		1
		2
		3.15
		4
XRNP1	24	0.2	354
		0.3
		0.5
		1
		2
		3.15
XRNP1	40.5	0.2	465
		0.3
		0.5
		1
		2
		3.15

3.6/40.5Kv（Ⅱ）型熔斷件（d=φ51mm）
型號	額定電壓KV	額定電流A	長度L（mm）	額定開斷電流KA
XRNP2	3.6 7.2 12	0.5	192	50
		1
		2
		3.15
		5
		7.5
		10
XRNP2	24	0.5	367
		1
		2
		3.15
		5
		7.5
XRNP2	40.5	0.5	442
		1
		2
		3.15
		5

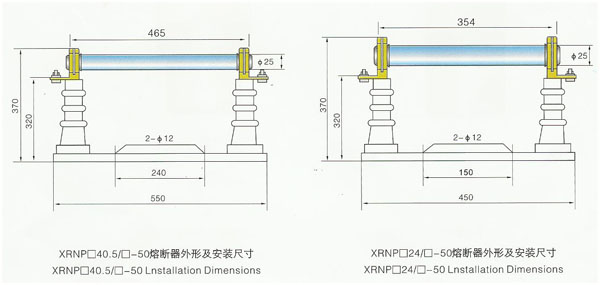

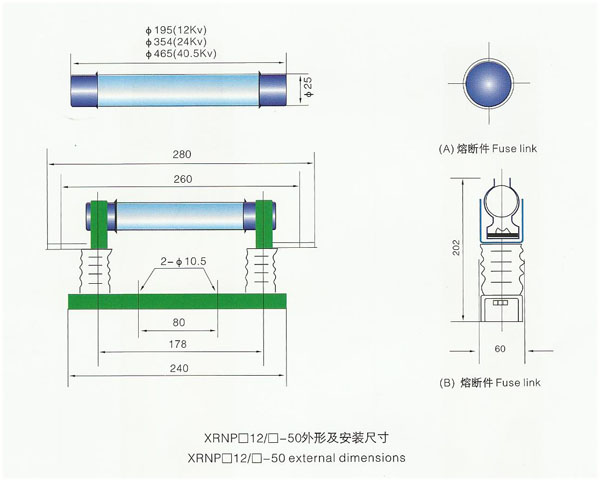

五、外形及安裝尺寸
