復合絕緣子

一、產品介紹

    復合絕緣子是由絕緣芯棒、硅棒膠傘套以及兩端的連接金具三個部分組成。
　　絕緣芯棒是環氧樹脂玻璃纖維引拔棒的簡稱，它是復合絕緣子的骨架，起著支撐傘套、內絕緣、聯接兩端金具，以及承受機械負荷等多重作用，具有很高的抗張強度，一般可達600Mpa以上，是普通鋼材的2倍，瓷材料的5～8倍，并具有良好的介電性能和耐化學侵蝕性，還有良好的抗彎曲疲勞，抗蠕變和抗沖擊性。硅橡膠傘套主要起著保護芯棒，遮擋雨雪，增大爬電距離和產品外絕緣的作用，是以高分子聚合物硅橡膠為基體，輔以阻燃劑，抗老化劑，偶聯劑等填料經高溫高壓硫化而成，具有良好的憎水性和遷移性，以及良好的耐腐蝕，耐老化，電絕緣等性能。并且具有很高的污閃電壓和耐碎性能，電壓分布均勻，與瓷相比其在同等條件下閃絡電壓是瓷的2倍以上。
　　本公司生產的復合絕緣子采用了特種鋼材制造的金具，金具端頭采用迷宮式設計原理，多層保護，密封性能好，解決了絕緣子最關鍵的問題----界面電氣擊穿。金具與芯棒的聯接采用電腦控制同軸恒壓壓接工藝，并配有全自動聲發射探傷檢測系統，保證了金具與芯棒的聯接的可靠性與穩定性。芯棒采用ERC高溫耐酸棒，芯棒與硅橡膠界面涂有特種偶聯劑。傘套采用了高溫高壓下一次性整體成型工藝，配合電腦監控的二段硫化工藝，延長了產品的使用壽命。先進的生產設備和制造工藝，齊全的檢測設備及檢測手段，保證了產品的各項技術指標均達到相關的國內和國際標準，成為高電壓輸變電線路的新一代絕緣子。

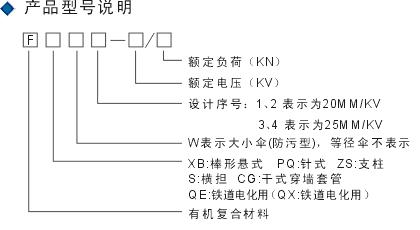

二、復合絕緣子產品類型

FXBW-----棒型懸式復合絕緣子
FPQ-----復合針式絕緣子
FZSW-----復合支柱絕緣子
FS-----復合橫擔絕緣子
FCGW-----復合干式穿墻套管
FQE（X）-----電氣化鐵道用復合絕緣子
FQJ-----電氣化道用車頂復合絕緣子

三、使用條件

環境溫度               -40℃~+40℃
海拔高度不超過         1500米
交流電源頻率不超過     100HZ
最大風速不超過         35m/s
地震強度不超過         八級

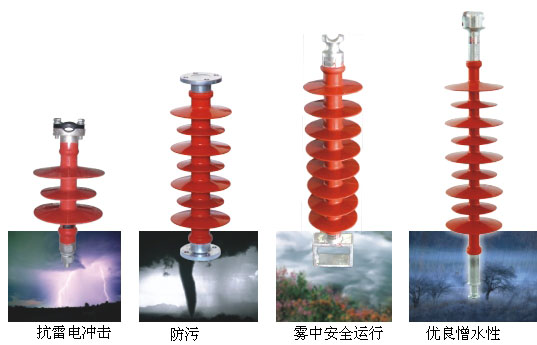

四、產品的性能特點

    體積小，重量輕，是相同電壓等級瓷絕緣子的1/5~1/9左右，便于運輸和安裝。
    復合絕緣子械強度高，結構可靠，性能穩定，安全運行裕度大，為線路和安全運行提供了保障。
    復合絕緣子的電氣性能優越，硅橡膠傘肯有良好的憎水性和遷移性，耐污性能好，抗污閃能力強，能在重污穢地區安全運行，且不需要人工清掃，可免測零值維護。
    復合絕緣子具有耐酸、堿性，耐熱老化和耐電性能力，密封性能好，能確保其內絕緣不受潮等特點。
    復合絕緣子的抗脆性能好，防震力度強，不會發生脆斷事故。
    復合絕緣子具有可換性，能與瓷等絕緣子與互換使用。

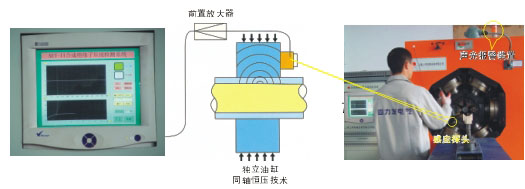

五、金具壓接監控技術

    金具壓接過程采用聲發射探測技術監測，此技術以前只用于航天航空領域的科研試驗，其靈敏度可分辨幾根玻璃纖維的斷裂，并有聲光報警器裝置確保壓接質量萬無一失。并采用先進的同軸恒壓技術，與行程定位控制相比，能克服因金具大小誤差造成的壓接質量不穩定，是目前較為先進的壓接方法。

六、優越的傘套特性

    優良的硅橡膠配方，先進的一次性成型技術和二次硫化工藝，使產品與傳統的陶瓷絕緣子相比具有不可替代的優越性。
