避雷器用熱熔式、熱爆式脫離器

一、概述

    避雷器用脫離器是避雷器的一種附件，與避雷器串聯使用。其目的是當避雷器出現異常故障時，利用避雷器中流過的工頻短路電流讓脫離器動作，使脫離器的接地端自動脫開，避雷器退出系統運行，防止事故進一步擴大，并給出故障避雷器以可見性的脫離標識，便于維護人員及時發現故障點進行維護和更換。當避雷器處于正常工作時，脫離器呈現交流導通狀態且不影響系統原工作狀態及避雷器的保護特性，保證了系統的正常運行，使避雷器真正達到了“免維護”的使用要求。由于脫離器的這一優異特性，在國外，如歐美、日本及東南亞地區，電網中運行的各類型避雷器，已較為普遍的配套使用了脫離器。隨著我國電力建設的高速發展及對電力系統的安全要求，國內已在發電、電站、鐵路、民航、通訊、礦山及其他一些重要的供電場所，也已逐步推廣使用了脫離器。
    脫離器按使用原理和性能分為熱熔式脫離器及熱爆式脫離器，熱熔式脫離器利用流過失效避雷器中的工頻短路電流，使脫離器中含金熔片熔斷來達到脫離目的。熱爆式脫離器是利用流過失效避雷中的工頻短路電流在脫離器中產生電弧，引爆熱爆元件來達到脫離目的。
    公司脫離器生產所執行的標準為GB11032-200《交流無間隙金屬氧化物避雷器》及IEC.C62《配電避雷器脫離器要求》。脫離器的使用環境要求與避雷器相同。

二、產品特點

    1、熱爆式脫離器
    在我國電網中，35KV及以下電力系統多為中性點非有效接地系統，這與國外電網中性點直接有效接地系統不同，避雷器故障電流多為小電流，鑒于該特點并借鑒國外公司（如美國GE公司，瑞典ABB公司，德國西門子公司等知名公司）熱爆式脫離器的優點，研制開發了RBT-3,RBT-4型高效新型脫離器，其有如下的特點：
    A、動作電流范圍廣：結合我國電網自身的特點，既可以在大的工頻故障電流（>50A）下脫離，也可以在小的工頻故障電流下（50mA）下脫離；
    B、脫離速度快：可與斷路器的重合閘功能相配合，不僅適用于各種電壓等級及各種類型的避雷器，也是用不同的接地系統（中性點有效接地系統及中性點非有效接地系統）。
    C、機械強度高、密封性能好：脫離器在未動作爆脫前機械強度高，密封性能好。RBT-3型拉伸強度>2000N，RBT-4型拉伸強度>4000N，RBT-3型脫離器可與35KV以下避雷器配套使用，RBT-4型脫離器可與35~220kv避雷器配套使用。
    E、便于安裝和更換：脫離器采用螺紋式外置接口，與避雷器串接極為方便可靠，脫離器一旦動作更換非常方便，省時省力。

    2、熱熔式脫離
    熱熔式脫離器利用流過失效避雷器中的工頻短路電流，使脫離器中的低溫合金熔片熔斷（熔開）來達到脫離目的，所以熱熔式脫離器脫離時間較熱爆式脫離器長，50mA~5A的脫離時間為0.8~1.9min。但熱熔式脫離器脫離時，即不會產生爆炸響聲，也無爆炸震動及爆炸碎片，對安裝環境不產生任何影響。

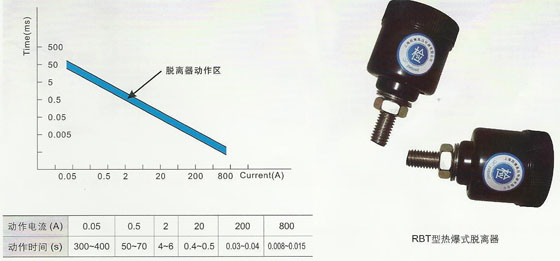

三、參數及外形

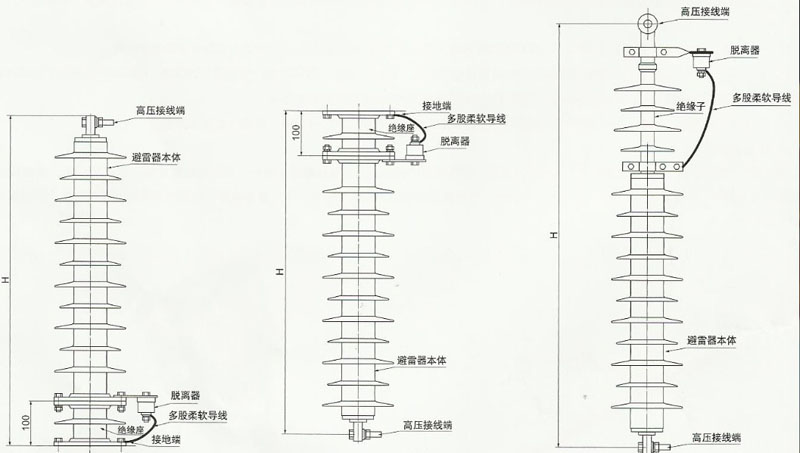

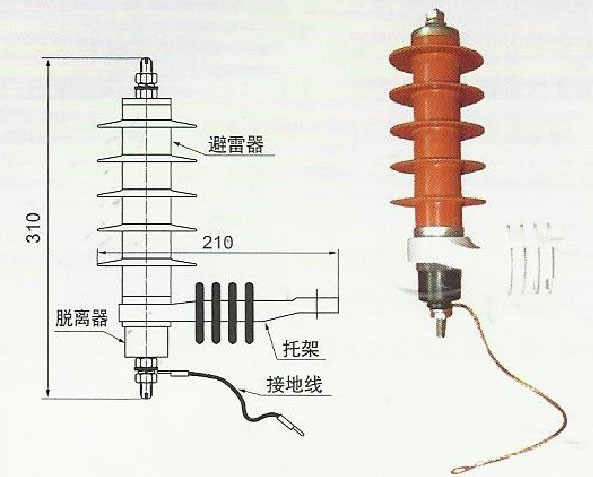

四、脫離器的使用、尺寸
