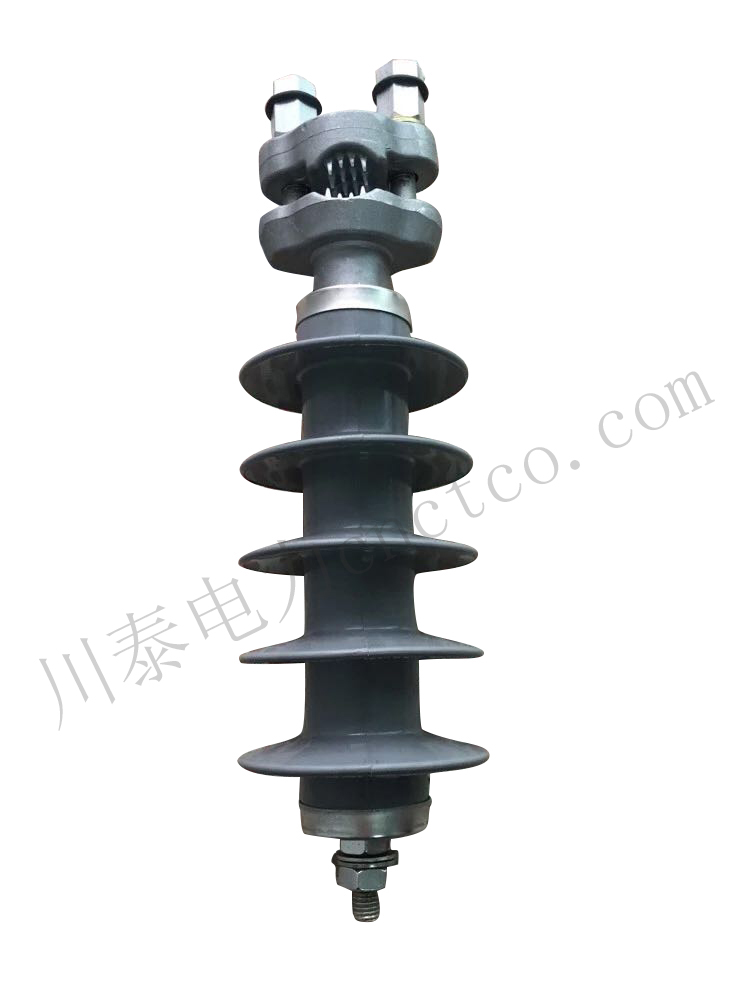

交流輸變電線路用避雷器

一、概述

    交流輸變電線路用有機復合外套氧化鋅避雷器并聯連接于絕緣子（串）的兩端，是為了限制線路雷電過電壓，提高線路的耐雷擊水平，降低系統因雷擊故障引起的跳閘率而專門設計的一種新型避雷器。安裝方式主要為懸掛式（懸掛于輸電桿塔上），也可座樁式安裝。本公司生產的線路用復合外套金屬氧化鋅避雷器（懸掛式、座樁式）主要用于10~220kv交流電力輸變電系統中，用來限制輸變電線路可能出現的各種過電壓，以保證輸變電線路的安全運行。
    產品生產執行的標準為GB11032-2000（eqv IEC60099-4:1991）《交流無間隙金屬氧化物避雷器》、JB/T8952-2005《交流系統用復合外套無間隙金屬氧化物避雷器》、JB/T10497-2005《交流輸電線路用復合外套用串聯間隙金屬氧化物避雷器》、JB/T8459-2006《避雷器產品型號編制方法》。

二、產品特點

    1.整體模壓成型，密封性能好，結構特殊，防潮防爆；
    2.散熱性能好，具有較大的過電壓吸收能力；
    3.體積小重量輕，安裝靈活耐碰撞，抗拉強度高，運輸無破損。
    4.最適宜安裝在耐雷水平較低雷擊跳閘率偏高的輸電線路；干旱少雨的丘陵、山區；接地電阻較高的桿塔、大跨距的過江桿塔；操作過電壓較高，需要對進入變電站前進行限制的場合；嚴重污穢的地區。

三、使用條件

    1.環境溫度為：-40℃~+40℃；
    2.海拔高度不超過2000m（高原地區訂貨時應說明）；
    3.電源頻率為48Hz~62Hz；
    4.最大風速不超過35m/s；
    5.地震裂度7度及以下地區；
    6.避雷器允許擺動，根據塔形，考慮懸掛方式及座樁方式。

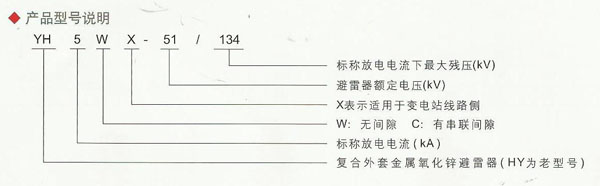

四、產品型號說明

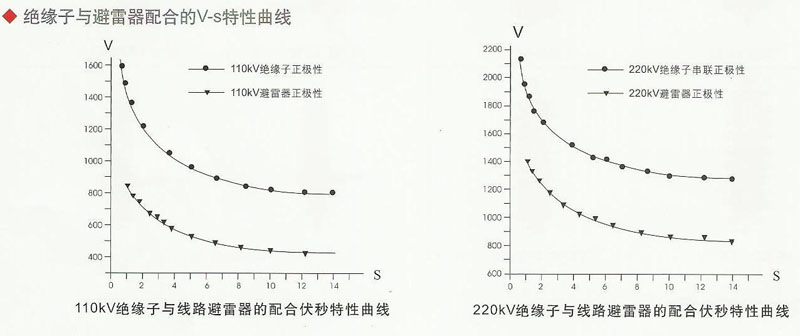

五、絕緣子與避雷器配合的V-s特性曲線

六、交流輸變電線路用避雷器的使用選擇

    交流輸變電線路用避雷器分為無間隙避雷器及有串聯間隙避雷器，有串聯間隙避雷器又分為固定間隙避雷器和空氣間隙避雷器，在使用上有各自的特點。
    1.無間隙避雷器始終參與線路運行，雷擊線路時避雷器動作，常態時也可以吸收線路上的各種過電壓能量，但避雷器故障失效時使母線對地它接，需停電人工摘除。我公司開發有無間隙避雷器配套使用串聯脫離器系統，當避雷器故障失效時脫離器動作使避雷器與母線自動脫離。方便客戶使用維護。
    2.有串聯間隙避雷器不參于線路運行，延長了避雷器的使用壽命，雷擊線路時避雷器間隙放電動作。固定間隙避雷器優點是間隙放電電壓范圍穩定，缺點是固定間隙失效相當于無間隙避雷器；空氣間隙避雷器優點是常態下始終與系統脫離。雷擊線路時避雷器間隙放電動作，缺點是間隙會隨風擺動，間隙放電電壓范文不穩定，我公司開發的弧形空氣間隙最大限度的克服因擺動而造成間隙距離變化。

七、線路無間隙型電氣參數表

避雷器型號	系統額定電壓	避雷器額定電壓	持續運行電壓	直流參考電壓（U1mA）	陂波沖擊電流下殘壓	雷電沖擊電流下殘壓	操作沖擊電流下殘壓	方波通流容量（2ms）	大電流沖擊耐受	圖號
	kV（r.m.s）			<kV	>kV			A	kA
HY5WX-17/50	10	17	13.6	25.0	57.5	50	42.5	150	65	圖22
HY5WX-51/134	35	51	40.8	73.0	154	134	114	400	100	圖23
HY5WX-54/134	35	54	43.2	77.0	154	134	114	400	100
HY5WX-96/250	66	96	75	140	279	250	202	400	100	圖24
HY5WX-96/250	66	96	75	140	279	250	202	400	100
HY10WX-100/260	110	100	78	145	291	260	211	600	100	圖24
HY10WX-102/265	110	102	81.6	152	297	265	225	600	100
HY10WX-108/281	110	108	86.4	157	314	281	239	600	100
HY10WX-114/300	110	114	91.2	165	336	300	255	600	100
HY10WX-120/320	110	120	96.0	174	358	320	272	600	100
HY10WX-126/328	110	126	100.8	183	367	328	279	600	100
HY10WX-204/530	220	204	163.2	297	594	530	450	800	100	圖25
HY10WX-216/562	220	216	172.8	314	628	562	478	800	100
HY10WX-228/600	220	228	182.4	331	627	600	510	800	100
HY10WX-240/640	220	240	192.0	349	716	640	544	800	100
HY10WX-252/656	220	252	201.6	366	734	656	558	800	100

八、線路（有串聯間隙）型電氣參數表

避雷器型號	系統標稱電壓	雷電沖擊電流殘壓	沖擊放電電壓	工頻耐受電壓	直流參考電壓（U1mA）	串聯間隙距離	方波通流容量（2ms）	圖號
	Kv(r.m.s)	≯kVp	≯kVp	≯kV	≯kV	Mm	A
HY5CX-42/120	35	120	240	70	60	200	400	圖26
HY5CX-51/134	35	134	249	70	73	200	400
HY5CX-69/198	66	198	440	140	100	350	400	圖27
HY10CX-84/240	110	240	525	170	132	485	500
HY10CX-96/260	110	260	525	170	140	485	500	圖28
HY10CX-100/260	110	260	525	170	145	448	600
HY10CX-108/280	110	280	525	170	160	485	600
HY10CX-168/480	220	480	900	340	249	900	600
HY10CX-192/520	220	520	900	340	280	900	600	圖29
HY10CX-216/560	220	560	900	340	320	900	600

    說明：35KV及以下懸掛式避雷器通常采用單耳或單孔掛板的懸掛方式，66kv及以下懸掛式避雷器通常采用球頭-球頭（球窩）懸掛方式，如需其他懸掛串聯方式，訂貨時說明。我公司可協助用戶設計各種靈活的懸掛方式。

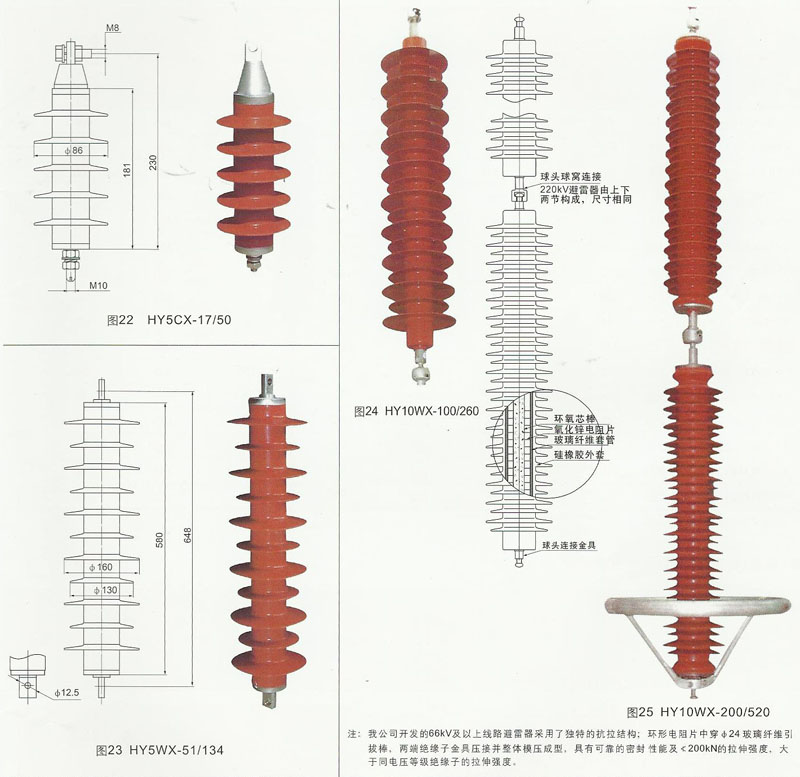

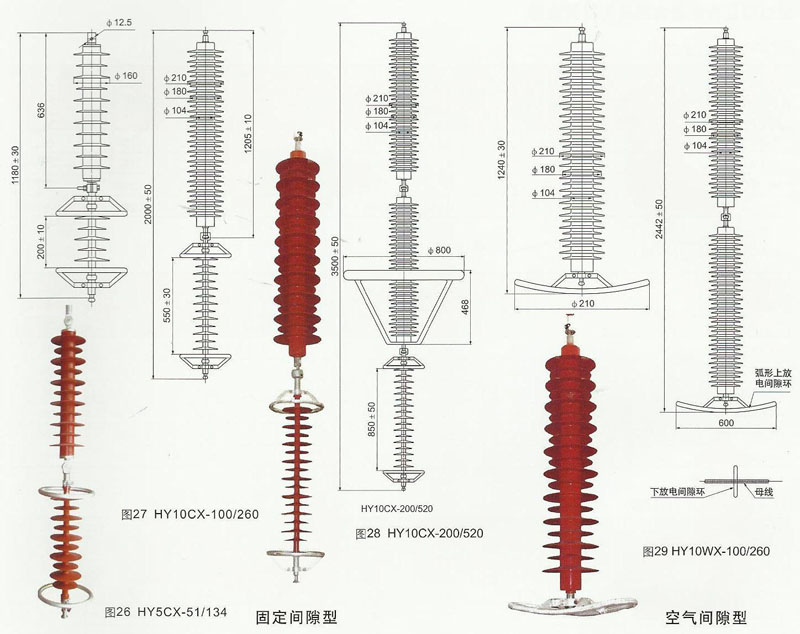

九、外形
