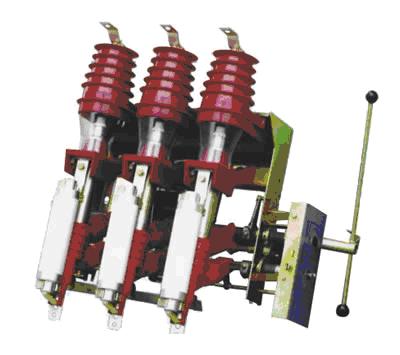

FN12-12D/630-20型戶內交流高壓負荷開關（以下簡稱FN12-12D負荷開關）是額定電壓為12KV，額定頻率為50HZ的三相高壓開關設備，用于分合負荷電流，閉環電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短路電流。

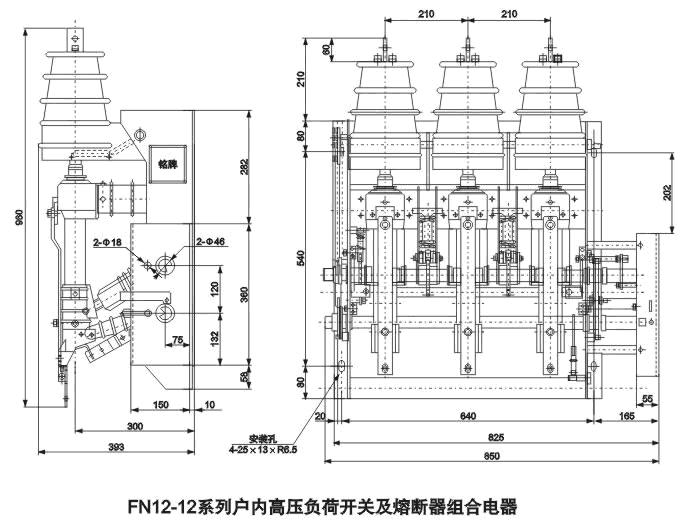

FN12-12R.D/100-31.5型戶內交流高壓負荷開關--熔斷器組合電器（以下簡稱FN12-12R.D組合電器）是FN12-12D負荷開關斷與S口LAJ-12（XRNT口-12）高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以可靠開斷直至短路電流的任何電流：負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何過電流，同時熔斷器通過其撞擊器使負荷開關分閘。
正常工作環境
*周圍空氣溫度
上限：+40℃，下限：-25℃。
*海拔
海拔高度為1000m及以下。
*相對濕度：月平均值不大于90%，日平均值不大于95%。
*周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽體等明顯污染。
*無經常性的劇烈運動。
*耐污穢等級：II級。
如使用條件超過上述規定，由用戶與制造廠協商確定。
|
序號 |
項目 |
單位 |
FN12-12D/630-20 |
FN12-12R.D/125-31.5 |
|
1 |
額定電壓 |
KV |
12 |
|
|
2 |
額定頻率 |
HZ |
50 |
|
|
3 |
額定電流 |
A |
630 |
125 |
|
4 |
雷電沖擊耐受電壓 |
KV |
對地及相間75、隔離斷85 |
|
|
5 |
1min工頻耐受電壓 |
KV |
對地及相間42、隔離斷48 |
|
|
6 |
額定熱穩定電流 |
KA |
20（4s） |
|
|
7 |
額定動穩定電流 |
KA |
50 |
|
|
8 |
額定關合電流（峰值） |
KA |
50 |
|
|
9 |
額定短路開斷電流 |
KA |
|
31.5 |
|
10 |
額定轉移電流 |
KA |
|
1.5 |
|
11 |
最大開斷電流（參考值） |
KA |
1.8 |
|
|
12 |
開斷空載變壓器容量 |
Kva |
1250 |
|
|
13 |
額定電纜充電電流 |
A |
10 |
|
|
14 |
額定有功負載電流開斷次數 |
次 |
>100 |
|
|
15 |
撞擊器觸發負載電流開斷次數 |
S |
|
>0.06 |
|
16 |
接地開關熱穩定電流 |
KA |
|
20(2s) |
|
17 |
接地開關熱穩定電流（峰值） |
KA |
50 |
50 |
|
18 |
電動機操作電源電壓 |
V |
AC220、DC48 |
|
