GW5系列戶外高壓隔離開關

一、概述

    GW5系列戶外交流隔離開關為交流50Hz的戶外高壓電器設備，額定電壓等級 有40.5KV 72.5KV和126KV，供高壓線路在無負載情況下進行開合，以及對被 檢修高壓母線 斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用，也可用于開.合小的電容或電感電流。
    本系列戶外隔離開關滿足GB1985《交流高壓隔離開關和接地開關》IEC60129《交流隔離開關和接地開關》以及GB/T11022《高壓開關設備和控制設備標準的共用技術要求》等標準的相關規定。

二、使用環境條件

海拔：不超過3000m;
周圍空氣溫度：上限40℃，下限-25℃；
風速不超過35m/s;
地震烈度不超過8度；
污穢等級不超過Ⅱ級；
覆冰厚度不大于10mm;
安裝場所應無易爆.易爆危險.無化學腐蝕及劇烈振動。

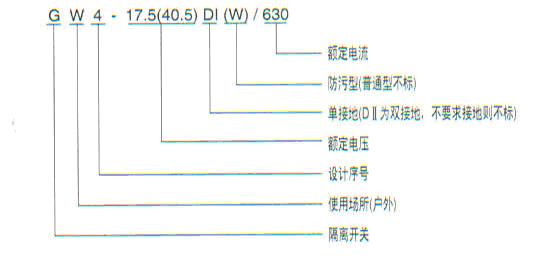

三、型號及其含義

四、主要技術參數

五、結構簡介

    每臺隔離開關單極由兩個支柱絕緣子，分別固定在一個底座上，交角為50。構成V型結構，主要由以下幾部分組成；底座部分 支柱絕緣子 接線座部分 觸頭部分 接地刀 接地靜觸頭 接線端子等。
    本隔離開關分不接地 單接地和雙接地三種，主軸與接地刀之間具有機械聯鎖，并帶輔助開關。開關的操作方式有手動和電動兩種。

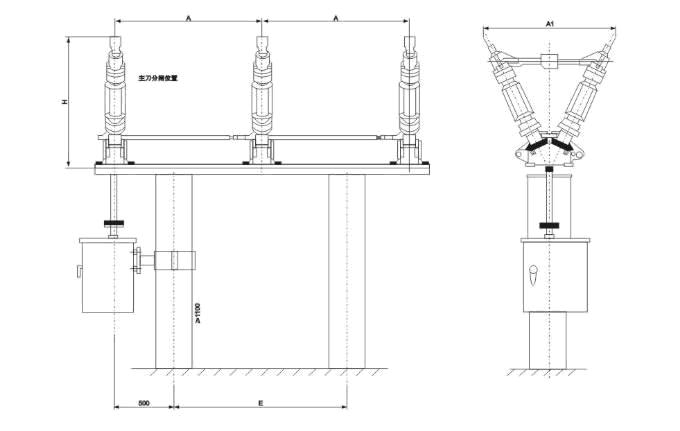

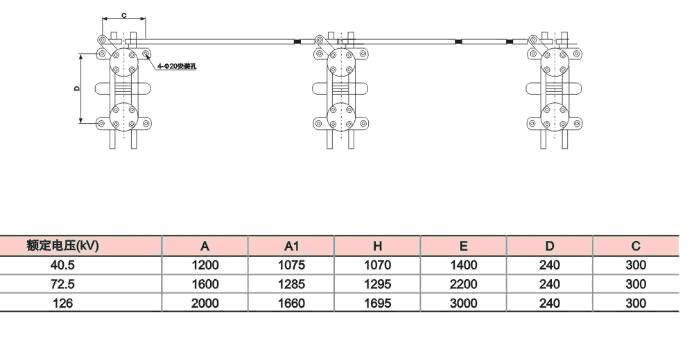

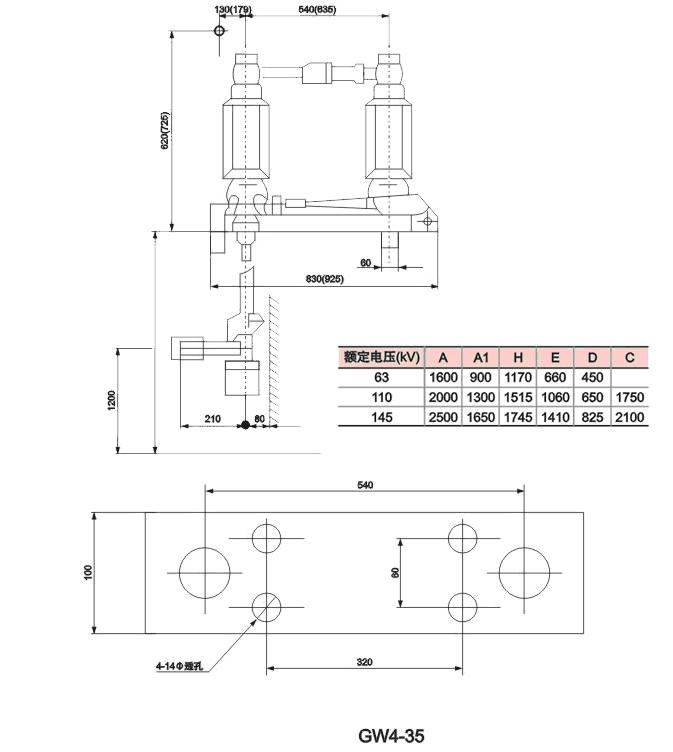

六、外形安裝尺寸
