產品詳情

□ XRNC、BR1、BR2、BRW、BRN、BRW2、BR、RN、RNYI、RNG、RW型熔斷器供10KV及以下的電力系統中以星形連接的電容器組合單臺電容器的內部故障保護之用。能可靠、迅速地斷開故障電容器。從而避免因電容器內部由元件擊穿而可能引起的爆炸事故，使電網繼續安全運行。

本產品適用于戶內交流50Hz，額定電壓3.6、7.2、12KV系統作為電力電容器組的短路保護，熔斷器在規定的使用條件下，能可靠的分斷熔化電流至額寫開斷電流之間的任何故障電流。

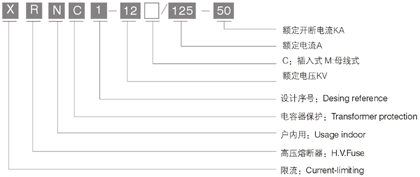

型號

產品型號	額定電壓KV	熔斷件額定電流A	外形尺寸 ΦD×l	質量 (Kg)	額定開斷電流KA	備注
XRNC1-3.6	3.6	10,16,20,25,31.5,40,50,63,71,80,100	Φ76×292	3.8(瓷)	50	瓷：高壓電瓷管。環：玻璃絲環氧樹脂纏繞管
XRNC1-3.6	3.6	125,140,160,200,250	Φ88×292	3.8(環)	50
XRNC1-7.2	7.2	10,16,20,25,40	Φ76×292	3.8(瓷)	50
		50,63,71	Φ76×367	4(瓷)
		80,90,100,125,160	Φ88×367	5(環)
XRNC1-12	12	6.3,8,10,16	Φ76×292	3.8(瓷)	50
		20,25,31.5,35.5,40,45,50,56,63	Φ76×442	4.6
		71,75,80,90,100,112,125	Φ76×442	5.4(環)7()瓷

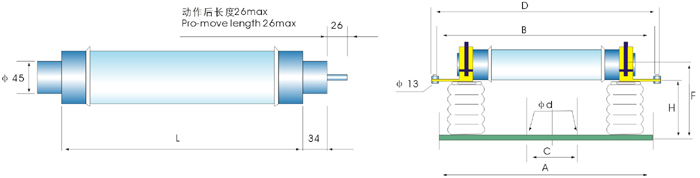

◆XRNC外型及安裝尺寸

圖1 XRNC-7.2KV, XRNC-10KV Chat1 XRNC-7.2KV,XRNC-10KV

產品型號	A	B	C	D	H	F	Φd
XRNC-3.6	450	322	150	454	160	203	Φ13
XRNC-7.2	530	397	220	529	160	203
XRNC-12	600	472	270	604	160	203

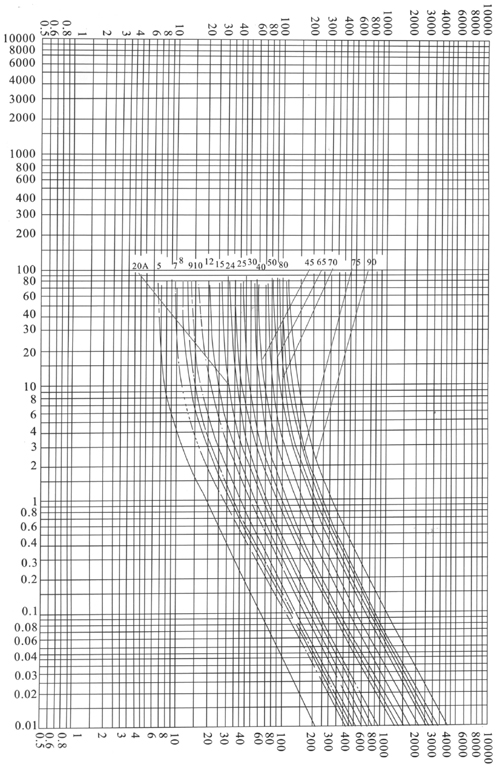

◆熔斷器電流特性曲線

Time in seconds(s)
XRNC、BRW、BRI、BR2、BRN、BRW2 Current in amperes(A)
