高壓穿墻套管（以下簡稱套管）適用于額定電壓（10～35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。
使用環境條件
1)戶內套管
環境溫度不高于＋40℃，不低于-40℃
海拔不超過l000m
相對濕度月平均值不大于90％
周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢
無經常性的劇烈振動
套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。
穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。
穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。
1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃~+40℃，海拔不超過1000m之電站及變電所配電裝置。
2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。
3.穿墻瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時采取臨時均壓措施。
4.安裝母線穿墻瓷套管的墻孔應按其法蘭加強筋最大尺寸開孔。
|
型號 |
額定電壓KV |
額定電流A |
工頻電壓kv不小于 |
BIL kv peak 不小于 |
彎曲破壞負荷kN不小于 |
5秒鐘短時電流kA不小于 |
||
|
干耐受 |
濕耐受 |
擊穿 |
||||||
|
CB-10/200 |
10 |
200 |
47 |
30 |
75 |
80 |
7.5 |
3.8 |
|
CB-10/400 |
10 |
400 |
47 |
30 |
75 |
80 |
7.5 |
7.2 |
|
CB-10/600 |
10 |
600 |
47 |
30 |
75 |
80 |
7.5 |
12 |
|
CB-10/1000 |
10 |
1000 |
47 |
30 |
75 |
80 |
7.5 |
20 |
|
CB-10/1500 |
10 |
1500 |
47 |
30 |
75 |
80 |
7.5 |
30 |
|

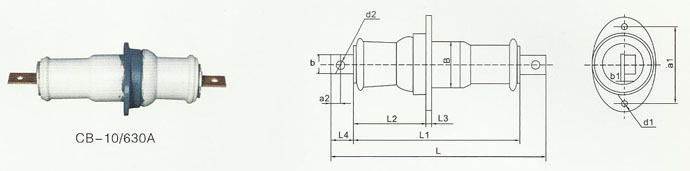

L |
L1 |
L2 |
L3 |
L4 |
B |
d1 |
d2 |
a1 |
a2 |
b |
b1 |
|
450 |
350 |
165 |
10 |
48 |
100 |
2-φ12 |
φ12 |
165 |
15 |
30 |
3 |
|
450 |
350 |
165 |
10 |
48 |
100 |
2-φ12 |
φ12 |
165 |
15 |
40 |
3 |
|
450 |
350 |
165 |
10 |
48 |
100 |
2-φ12 |
φ12 |
165 |
15 |
40 |
6 |
|
500 |
350 |
165 |
10 |
75 |
100 |
2-φ12 |
φ12×4 |
165 |
15 |
60 |
8 |
|
500 |
350 |
165 |
12 |
75 |
100 |
2-φ12 |
φ12×4 |
165 |
15 |
60*2 |
8 |
