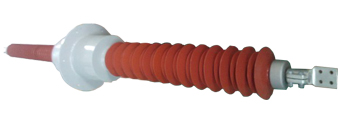

35~220kV FCRG1復合絕緣電容型

地址浙江省柳市長榮路1-7

電話 0577-62755895

傳真 0577-62755895

手機 13968710797

郵箱 cnctco@163.com cnctco@cnctco.cn

分享到

在線咨詢聯系我們

產品詳情

一、產品簡介
FCRG1型復合絕緣干式高壓穿墻套管，是在原電力科學研究院STB型干式高壓穿墻套管基礎上，經不斷改進、提高、完善而成的。與1994年電力科學研究院通過試產鑒定的STB型套管相比較，F(xiàn)CRG1型干式高壓套管主要有以下改進和提高：采用絕緣子避雷器質量監督檢驗中心授予的統一型號FCRG1，符合行業命名規則；套管的長度、安裝法蘭的孔距等尺寸與原機械部統一設計的油紙絕緣套管尺寸相同，便于老站改造；采用硅橡膠傘裙（早期STB套管為熱縮傘裙），提高了抗污閃性能；在電氣絕緣性能方面，經過不斷改進工藝，局部放電水平由最初的不大于100pC提高到現在的不大于5pC。另外，產品的品種也越來越多、規格越來越齊全，套管的生產也由初期科研性小規模轉變成目前的正規企業化生產，從而能夠更有效地保證產品質量。
FCRG1型干式高壓穿墻套管具有無油、無瓷、無SF6氣體、體積小、重量輕、運行免維護等特點，并可套裝高精度的電流互感器。電流互感器既可以與套管分開供貨，也可以與套管組合在一起。FCRG1型有機復合干式高壓穿墻套管的沿面電壓分布均勻，并且外絕緣采用硅橡膠傘裙，對提高污閃電壓有顯著效果。
除一般用途的穿墻套管外，本公司積累了許多設計制作不同用途特殊套管的經驗，比如：特大電流套管、異形穿墻套管、高壓電器套管等。
FCRG1型穿墻套管的額定電壓、額定電流為：
額定電壓：40.5、72.5、126、252kV
額定電流：630~2000A（其中特殊要求可做到5000A）

二、使用條件
1．本型式穿墻套管適用于海拔1000m及以下地區，當海拔超過1000m時，技術條件由雙方另議。
2．高環境溫度不超過＋40℃，低環境溫度不低于-40℃。

三、技術標準
產品符合國內標準 GB/T 4109―1999《高壓套管技術條件》。
1．絕緣耐壓試驗

額定電壓 (kV)	1min工頻耐受電壓(干/濕) (kV)	雷電沖擊耐受電壓(kV)
40.5	95/80	200
72.5	147/140	325
126	230/230	550
252	460/460	1050

末屏抽頭工頻耐壓5kV，1min。
2．介質損耗因數tanδ：在1.05Um／√3下不大于0.002。
3．局部放電水平：在1.05Um/√3下測量，放電量不大于5pC。
4．溫升試驗：套管長期施加額定電流，溫升不超過60K。
5．熱短時電流耐受試驗：套管能耐受短時電流Ith（25IN），持續時間3s的試驗。
6．彎曲耐受負荷：額定電流IN＝800A以下為1250N，IN＝1000A以上為1600N。

四、運輸、安裝注意事項
1．套管應裝入塑料袋中，放置在包裝箱木架上，連同包裝箱一起運輸。
2．安裝時輕拿輕放，切勿損壞套管外護套和硅橡膠傘裙。安裝完畢后再去掉塑料包裝袋并用綢布將套管擦凈。
3．安裝時注意套管地界（由法蘭側數第一個傘裙以內為接地部位），墻面（固定鋼板）或套裝的LRB型CT不得超過地界。
4．吊裝時應使用尼龍繩捆綁在法蘭部位吊裝，并注意防止套管外護套損傷。對配套LRB型電流互感器的FCRG1-L型套管一般應先安裝CT，將其固定在戶內墻體上，再將套管從戶外側穿入。對于將電流互感器組合在一起的FCRG1-LZ型穿墻套管，因其較重，安裝及搬運時應起吊互感器部位，禁止搬抬套管兩端。

五、檢驗及維護
1．驗收時或投運前，應做交流耐壓試驗、測量介損及電容量。交流耐壓值取出廠試驗電壓的80％。測量介損及電容量應在良好天氣進行，避免套管表面潮濕影響測量數據。（在相對濕度連續48小時小于40％的環境下進行。套管的有機絕緣外表面受空氣濕度影響很大。現場測量值通常應不大于0.01。）
2．該型套管運行中基本免維護。如果每2～3年測量一次電容和介損，對監測套管的絕緣狀況是有利的。測量時，與高壓套管相聯的引線應盡量縮短以減小誤差。也可對套管未屏的入地電流進行帶電監測。
3．清掃時用水沖洗或用軟綢布蘸水輕輕擦拭，防止劃傷表面。

六、附件
每批套管出廠附有合格證、試驗報告及安裝使用說明書。
七、結構尺寸（見附圖）
八、訂貨須知
1．如需訂購套管，請?zhí)岢鲂吞?hào)、額定電壓、額定電流、環境污穢水平、安裝方式（水平或垂直）、是否附設電流互感器（分開供貨還是CT與套管組合成一體）。
2．如需訂購電流互感器，請?zhí)岢鲎兞鞅�、每臺互感器的二次線圈個數、測量線圈的精度（0.2、0.2s、0.5、0.5s級）、保護線圈的準確級次（5P或10P）及準確限值系數、二次輸出的容量。
3．用戶有特殊要求時，可根據用戶要求進行設計。

FCRG1型干式電容型穿墻套管主要尺寸（單位：mm）

型號	額定電壓 kV	額定電流A	總長 L	戶外側		戶內側			接線端子		安裝發蘭		公稱爬電距離	質量 kg
型號	額定電壓 kV	額定電流A	總長 L	絕緣距離 L1	最大外徑 φD	絕緣距離 L2	最大外徑 φd	戶內 總長 L3	孔距 a1	安裝孔 n1xφd1	安裝孔距 φA	安裝孔 n2xφd2	公稱爬電距離	質量 kg
FCRG1-40.5	40.5	630 ～ 2000	1600	430	180	430	140	800	40	4×φ14	φ200	6×φ18	1020	40
FCRG1-72.5	72.5	630 ～ 2000	2400	720	240	720	180	1200	40	4×φ14	φ350	6×φ18	1820	70
FCRG1-126	126	630 ～ 2000	3200	1030	240	1030	180	1600	40	4×φ14	φ350	6×φ18	3200	90
FCRG1-252	252	630 ～ 2000	5550	1950	290	1900	260	2630	40	4×φ14	φ600	8×φ24	6300	400

FCRG1－L型干式電容型穿墻套管主要尺寸（單位：mm）

型號	額定電壓 kV	額定電流 A	總長 度 L	戶外側		戶內側				接線端子		安裝法蘭		公稱爬電距離	質 量 kg
型號	額定電壓 kV	額定電流 A	總長 度 L	絕緣距離 L1	最大外徑 D	絕緣距離 L2	最大外徑 d	戶內 總長 L3	戶內 地界 L4	孔距 a1	安裝孔 n1xφd1	安裝孔距 φA	安裝孔 n2xφd2	公稱爬電距離	質 量 kg
FCRG1-L-40.5/630-3	40.5	630	1780	400	180	400	140	1080	540	30	4xφ14	φ200	6xφ18	1020	35
FCRG1-L-40.5/800-3	40.5	800	1820	400	180	400	140	1100	540	40	4xφ14	φ200	6xφ18	1020	40
FCRG1-L-40.5/1000-3	40.5	1000	1820	400	180	400	140	1100	540	40	4xφ14	φ200	6xφ18	1020	40
FCRG1-L-40.5/1250-3	40.5	1250	1820	400	180	400	140	1100	540	40	4xφ14	φ200	6xφ18	1020	45
FCRG1-L-40.5/1600-3	40.5	1600	1880	400	180	400	140	1130	540	50	4xφ14	φ200	6xφ18	1020	50
FCRG1-L-72.5/630-3	72.5	630	2580	720	240	720	180	1500	640	30	4xφ14	φ350	6xφ18	1820	65
FCRG1-L-72.5/800-3	72.5	800	2620	720	240	720	180	1520	640	40	4xφ14	φ350	6xφ18	1820	70
FCRG1-L-72.5/1000-3	72.5	1000	2620	720	240	720	180	1520	640	40	4xφ14	φ350	6xφ18	1820	75
FCRG1-L-72.5/1250-3	72.5	1250	2620	720	240	720	180	1520	640	40	4xφ14	φ350	6xφ18	1820	75
FCRG1-L-72.5/1600-3	72.5	1600	2680	720	240	720	180	1550	640	50	4xφ14	φ350	6xφ18	1820	80
FCRG1-L-126/630-3	126	630	3380	1000	240	1000	180	1850	670	30	4xφ14	φ350	6xφ18	3200	90
FCRG1-L-126/800-3	126	800	3420	1000	240	1000	180	1870	670	40	4xφ14	φ350	6xφ18	3200	95
FCRG1-L-126/1000-3	126	1000	3420	1000	240	1000	180	1870	670	40	4xφ14	φ350	6xφ18	3200	95
FCRG1-L-126/1250-3	126	1250	3420	1000	240	1000	180	1870	670	40	4xφ14	φ350	6xφ18	3200	100
FCRG1-L-126/1600-3	126	1600	3480	1000	240	1000	180	1900	670	50	4xφ14	φ350	6xφ18	3200	110

FCRG1－LZ型穿墻套管（組合電流互感器）主要尺寸（單位：mm）

型號	額定電壓 kV	額定電流A	總長 L	戶外側		戶內側			接線端子		安裝發蘭		公稱爬電距離	質* 量 kg
型號	額定電壓 kV	額定電流A	總長 L	絕緣距離 L1	最大外徑 φD	絕緣距離 L2	最大外徑 φd	戶內 總長 L3	孔距 a1	安裝孔 n1xφd1	安裝孔距 φA	安裝孔 n2xφd2	公稱爬電距離	質* 量 kg
FCRG1-LZ-40.5/630-3	40.5	630	1480	400	230	400	280	740	30	4×φ14	φ350	6×φ18	1020	70
FCRG1-LZ -40.5/800-3	40.5	800	1520	400	230	400	280	760	40	4×φ14	φ350	6×φ18	1020	75
FCRG1-LZ -40.5/1000-3	40.5	1000	1520	400	230	400	280	760	40	4×φ14	φ350	6×φ18	1020	75
FCRG1-LZ -40.5/1250-3	40.5	1250	1520	400	230	400	280	760	40	4×φ14	φ350	6×φ18	1020	80
FCRG1-LZ -40.5/1600-3	40.5	1600	1580	400	230	400	280	790	50	4×φ14	φ350	6×φ18	1020	85
FCRG1-LZ -72.5/630-3	72.5	630	2280	720	300	720	350	1140	30	4×φ14	φ420	6×φ18	1820	110
FCRG1-LZ -72.5/800-3	72.5	800	2320	720	300	720	350	1160	40	4×φ14	φ420	6×φ18	1820	115
FCRG1-LZ -72.5/1000-3	72.5	1000	2320	720	300	720	350	1160	40	4×φ14	φ420	6×φ18	1820	115
FCRG1-LZ -72.5/1250-3	72.5	1250	2320	720	300	720	350	1160	40	4×φ14	φ420	6×φ18	1820	120
FCRG1-LZ -72.5/1600-3	72.5	1600	2380	720	300	720	350	1190	50	4×φ14	φ420	6×φ18	1820	125
FCRG1-LZ -126/630-3	126	630	3080	1000	300	1000	350	1540	30	4×φ14	φ420	6×φ18	3200	140
FCRG1-LZ -126/800-3	126	800	3120	1000	300	1000	350	1560	40	4×φ14	φ420	6×φ18	3200	145
FCRG1-LZ -126/1000-3	126	1000	3120	1000	300	1000	350	1560	40	4×φ14	φ420	6×φ18	3200	145
FCRG1-LZ -126/1250-3	126	1250	3120	1000	300	1000	350	1560	40	4×φ14	φ420	6×φ18	3200	150
FCRG1-LZ -126/1600-3	126	1600	3180	1000	300	1000	350	1590	50	4×φ14	φ420	6×φ18	3200	155

*此種組合電器的重量與電流互感器二次部分參數關系很大，本表所列為通常參數時的重量。

FCRG1－252型干式電容型穿墻套管主要尺寸（單位：mm）
型號	額定電壓 kV	額定電流A	總長 L	戶外側		戶內側			接線端子		安裝發蘭		公稱爬電距離	質 量 kg
型號	額定電壓 kV	額定電流A	總長 L	絕緣距離 L1	最大外徑 φD	絕緣距離 L2	最大外徑 φd	戶內 總長 L3	孔距 a1	安裝孔 n1xφd1	安裝孔距 φA	安裝孔 n2xφd2	公稱爬電距離	質 量 kg
FCRG1-252/630-3	252	630	5450	1950	290	1900	260	2570	30	4×φ14	φ600	8×φ24	6300	440
FCRG1-252/800-3	252	800	5490	1950	290	1900	260	2590	40	4×φ14	φ600	8×φ24	6300	450
FCRG1-252/1000-3	252	1000	5490	1950	290	1900	260	2590	40	4×φ14	φ600	8×φ24	6300	450
FCRG1-252/1250-3	252	1250	5490	1950	290	1900	260	2590	40	4×φ14	φ600	8×φ24	6300	460
FCRG1-252/1600-3	252	1600	5530	1950	290	1900	260	2620	50	4×φ14	φ600	8×φ24	6300	480
FCRG1-252/2000-3	252	2000	5550	1950	290	1900	260	2630	50	4×φ14	φ600	8×φ24	6300	500
