本系列產品為戶外-戶內型，適用于額定電壓未10KV~35KV，頻率15~60Hz的三相交流系統電站和變電所的配電裝置。安裝地點環境溫度為-40℃~40℃，海拔高度不超過1000m。本產品適用于水平安裝。
復合穿墻套管的各項電器、機械性能均達到標準要求，他還具有復合絕緣子的共同特點。體積小、重量輕、外形美觀，特別是用作外絕緣的硅橡膠傘裙，護套所具有的良好憎水性和憎水性遷移特性，使復合穿墻套管有很好的耐污穢性能和防止污閃的能力。
復合傳墻套管由圓筒導桿和緊包導桿的環氧纖層、中間法蘭、及包封環氧玻纖層的硅橡膠護套和傘裙組成，中間法蘭區域進行了電場均勻處理。本系列產品依據Q/GND—JD05—2003進行生產，并復合GB/T12944.1—1991，GB/T12944.2—1991及J85892—1991的相關規定。其主要尺寸和電氣、機械特性如表一、表二。

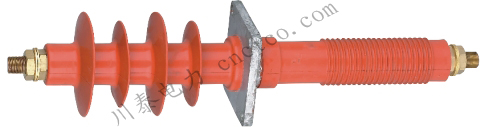

復合穿墻套管示意圖
表一 復合穿墻套管的主要尺寸
|
產品型號 |
總長 mm |
主體長 mm |
戶外端主體長 mm |
戶外端爬電距離 mm |
最大傘徑mm |
法蘭安裝孔距 mm |
安裝孔徑 mm |
導電桿徑 mm |
|
FCWB-10/630 |
535 |
445 |
210 |
400 |
115 |
89 |
11 |
M20*15 |
|
FCWB-35/630 |
1130 |
970 |
435 |
1030 |
178 |
200 |
15 |
M20*15 |
|
FCWB-35/1250 |
1170 |
970 |
435 |
1030 |
178 |
200 |
15 |
M30*15 |
|
FCWB-35/1600 |
1170 |
970 |
435 |
1030 |
178 |
200 |
15 |
M39*20 |
表二 復合穿墻套管的主要電氣、機械性能
|
產品型號 |
額定電壓 KV |
額定電流 A |
工頻電壓KV |
標準雷電沖擊耐受電壓（峰值）不小于KV |
彎曲破壞負荷 KN |
|||
|
干耐受 1min |
濕耐受 1min |
擊穿 |
可見電暈 |
|||||
|
FCWB-10/630 |
10 |
630 |
30 |
75 |
|
75 |
75 |
|
|
FCWB-35/630 |
35 |
630 |
30 |
176 |
25.8 |
185 |
75 |
|
|
FCWB-35/1250 |
35 |
1250 |
30 |
176 |
25.8 |
185 |
75 |
|
|
FCWB-35/1600 |
35 |
1600 |
30 |
176 |
25.8 |
185 |
75 |
|
