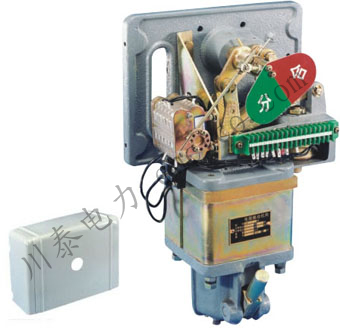

CD10型電磁操動機構是一種戶內懸掛式的電磁操動機構，可用來操動SN10系列 高壓少油斷路器。
該機構可以電動合閘，電動分閘和手動分閘，也可經進行自動重合閘，該機構合閘 分閘需要使用直流電源。控制合閘直流電流，可用外接的CZ0-40C型或CZ0-40D低壓直流接觸器。
CD10型電磁機構內裝有分閘電磁鐵，既能手力分閘，也能電動分閘或遙控分閘。
CD10型機構有鐵罩作封蓋，罩的中間有一圓孔，指標“分”“合”位置。
CD10型機構的技術性能符符合“GB1984-80交流高壓斷定路器”的規定，其主要技術數據見表1。
|
|
機構型號所配斷路器型號 |
CD10-Ⅰ |
CD10-Ⅱ |
CD10-Ⅲ | ||
|
SN10-10Ⅰ |
SN10-10Ⅱ |
SN10-10Ⅲ |
SN10-10Ⅲ | |||
|
630-16 |
1000-31.5 |
1250-40 |
2000-40 | |||
|
1 |
200伏合閘線圈 |
電流（安） |
99 |
120 |
147 | |
|
電阻（歐） |
2.22±0.18 |
1.82±0.15 |
1.50±0.12 | |||
|
2 |
110伏合閘線圈 |
電流（安） |
196 |
240 |
294 | |
|
電阻（歐） |
0.56±0.05 |
0.46±0.04 |
0.38±0.04 | |||
|
3 |
24伏合 |
電流（安） |
37 | |||
|
電阻（歐） |
0.65±0.03 | |||||
|
4 |
48伏合 閘線圈 |
電流（安） |
18.5 | |||
|
電阻（歐） |
2.6±0.13 | |||||
|
5 |
110伏合 |
電流（安） |
5 | |||
|
電阻（歐） |
55±1.1 | |||||
|
6 |
200伏合 閘線圈 |
電流（安） |
2.5 | |||
|
電阻（歐） |
88±4.4 | |||||
