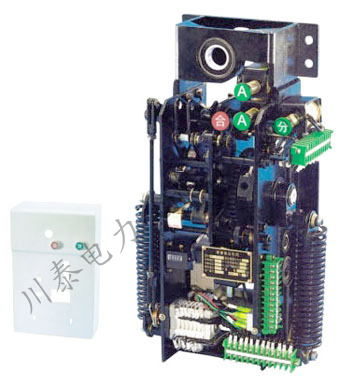

CT19B型彈簧操動機構

一、概述

本產品可以操作各類10KV固定柜上之ZN28型戶內高壓真空斷路器及其合閘功與之相當?shù)钠渌黝?高壓斷路器之用。有過電流及失壓脫扣保護功能，其壽機械壽命為2000次。由于該構寬寬比CT19A型有縮小，寬度僅300mm，不僅增加了機構整體的穩定性，更適宜于老柜上的無油化改造用。(該機構輸出轉換為50°～55°)

二、主要技術參數

規格	重量kg	體積高×寬×深mm	電坳機輸入功率(W)	合閘彈簧	匹配真空斷路器開斷電流（KA）
CT19B-Ⅰ	38	550×330×180	110	φ7	20
CT19B-Ⅱ	38	550×330×180	110	φ8	31.5
CT19B-Ⅲ	38	550×330×180	150	φ8+φ4	40

1.儲能電機采用單相永磁直流電機，如用戶需要采用交流電流電源時，則增加嗇全波整流電流，(橋堆)供給儲能電動機工作。
2.合分閘電磁鐵采用螺管式電磁鐵。

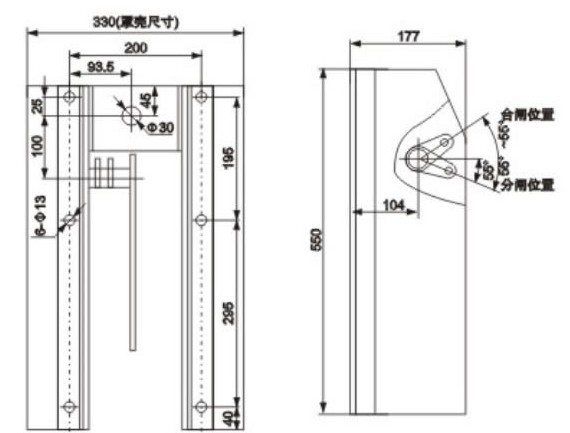

3.機構輸出軸工作轉動角為50～55度。

CD19B機構主要技術數據表(表內所列電阻值均為溫度＋20℃時數值)

額定工作電壓(V)		～110	～220	～380	-48	-110	-220
額定工作電流(A)	分	2.8	1.6			2.3	1.5
額定工作電流(A)	合	1.5	1			1.5	0.68
額定電功率(W)	分	308	352			255	264
額定電功率(W)	合	105	220			165	150
20℃時線圈電阻值(Ω)	分	12±0.6	48±2.4			48±2.5	190±10
20℃時線圈電阻值(Ω)	合	20±1	73±4			73±4	325±15
正常工作電壓范圍	合閘:85%～110%額定工作電壓分閘:65%～120%額定工作電壓,小于30％的額定工作電壓時不得分閘
