FCWB/FCRG/FCGW20-24KV(2000-4000A)復合式穿墻套管

一、穿墻套管使用范圍與特點

      本系列產品為戶外-戶內型，適用于額定電壓未10KV~12KV、20KV~24KV、35~40.5KV，頻率15~60Hz的三相交流系統電站和變電所的配電裝置。安裝地點環境溫度為-40℃~40℃，海拔高度不超過1000m。本產品適用于水平安裝。
      本系列產品依據Q/GND-JD05-2003進行生產，并復合GB/T12944.1-1991，GB/T12944.2-1991及J85892-1991的相關規定。

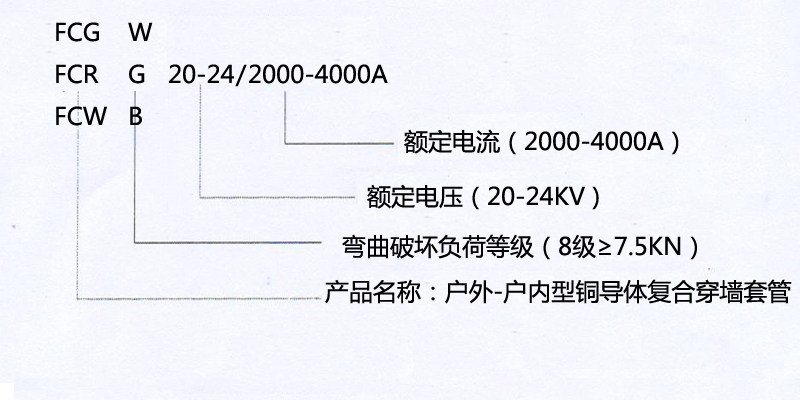

二、產品型號說明：

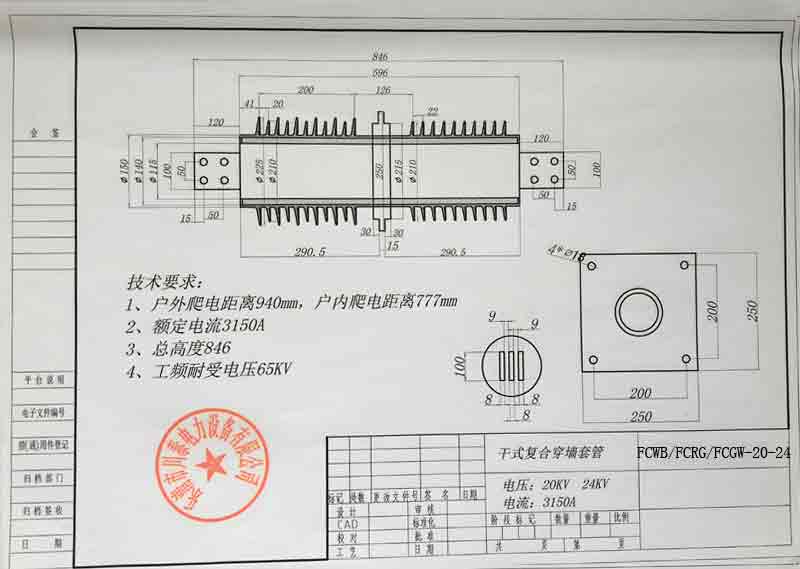

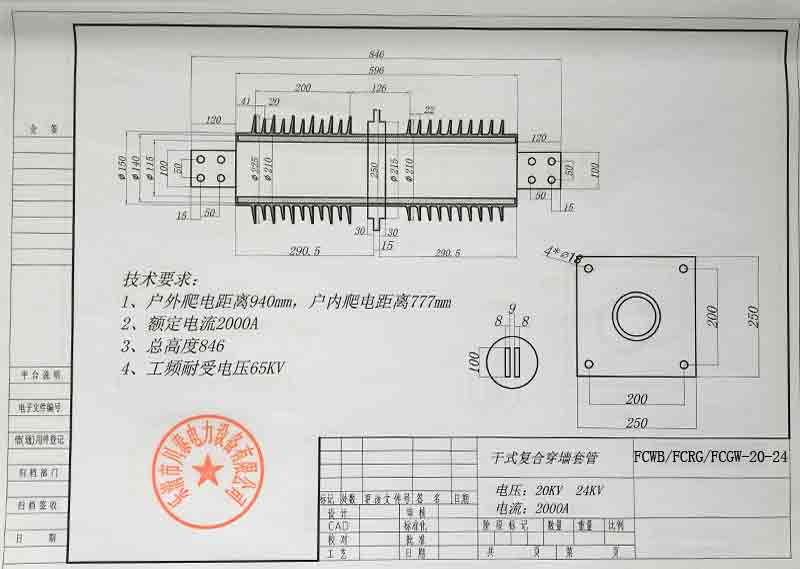

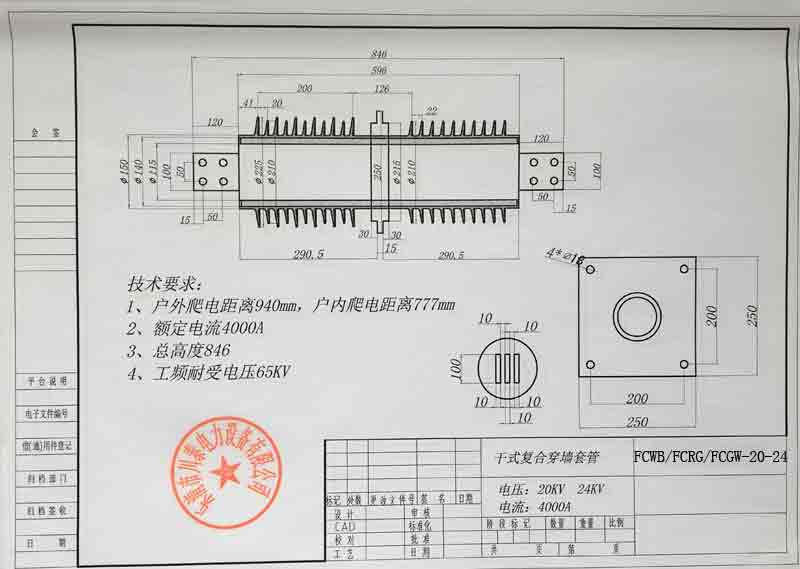

三、 結構及性能

      復合傳墻套管由圓筒導桿和緊包導桿的環氧纖層、中間法蘭、及包封環氧玻纖層的硅橡膠護套和傘裙組成，中間法蘭區域進行了電場均勻處理。
